MS series
  제품코드 : MS-SERIES
  제품분류 : Ball Screw Robot
  제품소개 : Base Width 52 ~ 200mm
Stroke 100 ~ 1700(1200)mm
고강성 알루미늄의 박스형 압출 구조
고속 고정밀의 콤팩트한 구조
하중별 다양한 모델 구비
  첨부자료 :

목록으로


- 구조해석에 의한 고 강성 알루미늄의 박스형 압출 구조로서 가볍고 강합니다.
- 하중별로 다양한 모델이 구비되어 있습니다.
- 여러 형태로 응용이 가능한 편리한 구조로 설계 되었습니다.
- 고속 고정밀의 콤팩트한 구조입니다.
- AC Servo 사용으로 유지보수의 편리, 높은 신뢰성 및 간편한 제어를 할수 가 있습니다.
- 반도체검사장비, Sealing, 나사체결, 부품이송 등 자동화 설비의 여러 용도로 응용이 가능합니다.
- 전 제품에 대하여 의장등록을 하였으며 일부 모델은 실용실안, 발명특허등을 출원 하였습니다.
- 3차원 측정기로 정밀하게 측정한 신뢰할 수 있는 제품입니다.
----------------------------------------------------------------------------------
※ 의장등록, 실용신안출원

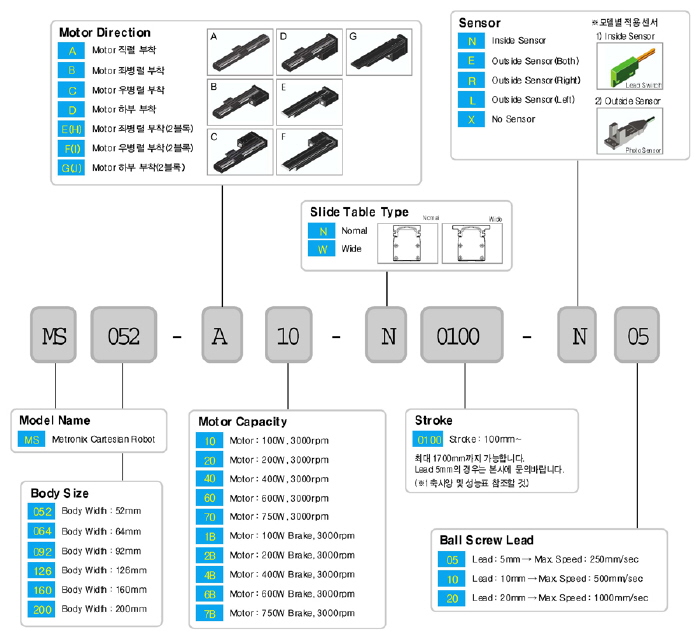

 Specifications  MS 052-A / B / C / D
Base Width mm 52
Payload kgf Vertical : 6 (3) Horizontal : 24 (4)
Max.Speed mm/sec 500 (1000)
Servo Motor W 100W , 3000 rpm
Stroke mm 100 ~ 1000 (800)
Repeatability mm ± 0.02
LM Guide - 1 Rail 2 Block
Ball Screw - Ø15, Lead 10mm (20mm), C7
Body - Aluminum Profile, White(표준색상) & Black Anodizing
■ ( )안의 값은 최대 속도를 1000mm/sec로 한 경우입니다.

 Weight ■ 제품의 성능 향상을 위하여 100g 정도의
무게오차가 있을 수 있습니다.
Model Unit\Stroke 100 200 300 400 500 600 700 Offset(100mm)
MS052-A10 Kg 4.9 5.3 5.7 6.1 6.5 6.9 7.3 0.4
MS052-A1B 5.4 5.8 6.2 6.6 7.0 7.4 7.8
MS052-B(C,D)10 4.9 5.3 5.7 6.1 6.5 6.9 7.3
MS052-B(C,D)1B 5.4 5.8 6.2 6.6 7.0 7.4 7.8
▶ We customize products what user wants. (Servo Motor, Raydent, Body Harness)


Specifications MS 064- A / B / C / D MS 064- E / F / G
Base Width mm 64 64
Payload kgf Vertical : 7  Horizontal : 16 Vertical : 4   Horizontal : 6
Max.Speed mm/sec 500 500
Servo Motor W 100W , 3000 rpm 100W , 3000 rpm
Stroke mm 100 ~ 400 100 ~ 400
Repeatability mm ± 0.02 ± 0.02
LM Guide - 1 Rail 2 Block 1 Rail 2 Block
Ball Screw - Ø12, Lead 10mm, C7 Ø12, Lead 10mm, C7
Body - Aluminum Profile, White(표준색상) & Black Anodizing

 Weight ■ 제품의 성능 향상을 위하여 100g 정도의
무게오차가 있을 수 있습니다.
Model Unit\Stroke 100 200 300 400 Offset(100mm)
MS064-A10 Kg 4.2 4.7 5.2 5.7 0.5
MS064-A1B 4.8 5.3 5.8 6.3
MS064-B(C,D)10 3.4 3.9 4.4 4.9
MS064-B(C,D)1B 3.9 4.4 4.9 5.4
MS064-E(F,G)10 3.8 4.5 5.2 5.9 0.7
MS064-E(F,G)1B 4.3 5.0 5.7 6.4
▶ We customize products what user wants. (Servo Motor, Raydent, Body Harness)

Specifications MS 092-A MS 092-B,C,D MS 092-E,F,G MS 092-H,I,J
Base Width mm 92 92
Payload kgf
V : Vertical
H : Horizontal
V : 7(3)
H : 23(4)
V : 15(8)
H : 29(26)
V : 7(3)
H : 23(4)
V : 15(7)
H : 28(26)
V : 4
H : 7
V : 8
H : 12
V : 6
H : 8
V : 12
H : 16
Max.Speed mm/sec 500(1000) 500(1000)
Servo Motor W 100W
3000 rpm
200W
3000 rpm
100W
3000 rpm
200W
3000 rpm
100W
3000 rpm
200W
3000 rpm
100W
3000 rpm
200W
3000 rpm
Stroke mm 100 ~ 1000(800) 100 ~ 600
Repeatability mm ± 0.02 ± 0.02
LM Guide - 1 Rail 2 Block 1 Rail 1 Block
Ball Screw - Ø15, Lead 10mm (20mm), C7 Ø15, Lead 10mm, C7
Body - Aluminum Profile, White(표준색상) & Black Anodizing
■ ( )안의 값은 최대 속도를 1000mm/sec로 한 경우입니다.

 Weight ■ 제품의 성능 향상을 위하여 100g 정도의
무게오차가 있을 수 있습니다.
Model Unit\Stroke 100 200 300 400 500 600 700 Offset(100mm)
MS092-A10 Kg 5.2 6 6.8 7.6 8.4 9.2 10 0.8
MS092-A1B 5.8 6.6 7.4 8.2 9.0 9.8 10.6
MS092-A20 5.3 6.1 6.9 7.7 8.5 9.3 10.1
MS092-A2B 6.0 6.8 7.6 8.4 9.2 10 10.8
MS092-B(C,D)10 5.1 6 6.9 7.8 8.7 9.6 10.5 0.9
MS092-B(C,D)20 5.7 6.6 7.5 8.4 9.3 10.2 11.1
MS092-E(F,G)1B 6.1 6.8 7.6 8.4 9.2 10 - 0.8
MS092-E(F,G)2B 6.9 7.6 8.4 9.2 10 10.8 -
MS092-H(I,J)1B 6.9 7.6 8.4 9.2 10 10.8 -
MS092-H(I,J)2B 7.7 8.4 9.2 10 10.8 11.6 -
▶ We customize products what user wants. (Servo Motor, Raydent, Body Harness)
Specifications MS 126-A,B,C,D MS 126-E,F,G
Base Width mm 126 126
Payload kgf Vertical : 21(9)
Horizontal : 50(30)
Vertical : 40(20)
Horizontal : 50(40)
Vertical : 21(9)
Horizontal : 50(30)
Vertical : 40(20)
Horizontal : 50(40)
Max.Speed mm/sec 500(1000) 500(1000)
Servo Motor W 200W, 3000 rpm 400W, 3000 rpm 200W, 3000 rpm 400W, 3000 rpm
Stroke mm 100 ~ 1000(800)¹ 100 ~ 600 (800)
Repeatability mm ± 0.02 ± 0.02
LM Guide - 2 Rail 4 Block 2 Rail 4 Block
Ball Screw - Ø15, Lead 10mm (20mm), C7 Ø15, Lead 10mm (20mm), C7
Body - Aluminum Profile, White(표준색상) & Black Anodizing
■ ( )안의 값은 최대 속도를 1000mm/sec로 한 경우입니다.
※ ¹ : Stroke 1000이상은 전체길이가 틀려지므로 참고 바랍니다.

 Weight ■ 제품의 성능 향상을 위하여 100g 정도의
무게오차가 있을 수 있습니다.
Model Unit\Stroke 100 200 300 400 500 600 700 Offset(100mm)
MS126-A20 Kg 7.6 8.7 9.8 10.9 12 13.1 14.2 1.1
MS126-A40 8.2 9.3 10.4 11.5 12.6 13.7 14.8
MS126-B(C,D)20 7.5 8.6 9.7 10.8 11.9 13 14.1
MS126-B(C,D)40 8.1 9.2 10.3 11.4 12.5 13.6 14.7
MS126-E(F,G)20 7.9 9.1 10.3 11.5 12.7 13.9 - 1.2
MS126-E(F,G)40 8.5 9.7 10.9 12.1 13.3 14.5 -
▶ We customize products what user wants. (Servo Motor, Raydent, Body Harness)

Specifications MS 160-A,B,C,D
Base Width mm 160
Payload kgf Vertical : 32(18) Horizontal : 80(50) Vertical : 48(28) Horizontal : 86(65)
Max.Speed mm/sec 500(1000)
Servo Motor AC (W) 400W, 3000 rpm 750W, 3000 rpm
Stroke mm 200 ~ 1500 (1000)
Repeatability mm ± 0.02
LM Guide - 2 Rail 4 Block
Ball Screw - Ø15, Lead 10mm (20mm), C7 & Ø20, Lead 10mm (20mm), C7
Body - Aluminum Profile, White(표준색상) & Black Anodizing
■ ( )안의 값은 최대 속도를 1000mm/sec로 한 경우입니다.

 Weight ■ 제품의 성능 향상을 위하여 100g 정도의
무게오차가 있을 수 있습니다.
Model Unit\Stroke - 200 300 400 500 600 700 Offset(100mm)
MS160-A40 Kg - 18.3 20 21.7 23.4 25.1 26.8 1.7
MS160-A70 - 19.2 20.9 22.6 24.3 26 27.7
MS160-B(C,D)40 - 17.5 19.2 20.9 22.6 24.8 26
MS160-B(C,D)70 - 18.8 20.5 22.2 23.9 25.6 27.3
▶ We customize products what user wants. (Servo Motor, Raydent, Body Harness)

Specifications MS 200-A,B,C,D
Base Width mm 200
Payload kgf Vertical : 52(30) Horizontal : 120(100)
Max.Speed mm/sec 500(1000)
Servo Motor W 750W, 3000 rpm
Stroke mm 200 ~ 1700 (1200)
Repeatability mm ± 0.02
LM Guide - 2 Rail 4 Block
Ball Screw - Ø20, Lead 10mm (20mm), C7
Body - Aluminum Profile, White(표준색상) & Black Anodizing
■ ( )안의 값은 최대 속도를 1000mm/sec로 한 경우입니다.

 Weight ■ 제품의 성능 향상을 위하여 100g 정도의
무게오차가 있을 수 있습니다.
Model Unit\Stroke - 200 300 400 500 600 700 Offset(100mm)
MS200-A70 Kg - 28.7 31.1 33.5 35.9 38.3 40.7 2.4
MS200-A7B - 29.7 32.1 34.5 36.9 39.3 41.7
MS200-B(C,D)70 - 25.2 27.6 30 32.4 34.8 37.2
MS200-B(C,D)7B - 26.2 28.6 31 33.4 35.8 38.2
▶ We customize products what user wants. (Servo Motor, Raydent, Body Harness)

세부자료는 첨부파일 참고바랍니다.
